目前在現實生活中我們常看到的就是新能源純電動車和電動自動車的充電樁，充電樁分有壁掛式的和落地式的。安裝于公共建筑（公共樓宇、商場、公共停車場等）和居民小區停車場或充電站內。

比如有的充電樁不帶充電槍的，不帶充電槍的又分為兩種，一種是充電槍在車上，一種是充電槍既不在車上又不在樁上。有的充電樁是帶充電槍的。交流樁功率大小一般有以下幾種，3.5kw的，單相輸入電流大概在16A左右；7kw的，單相輸入電流大概在32A左右；40kw的，一般都是三相輸入電流每相為63A左右。

充電樁需要具備的安全防護功能

1、充電樁（栓）應具備急停開關，可通過手動或遠方通信的方式緊急停止充電；

2、充電樁（栓）應具備輸出側的漏電保護功能；

3、充電樁（栓）應具備輸出側過流和短路保護功能；

4、充電樁（栓）應具有阻燃功能；

根據了解充電樁的安全保護功能需運用到繼電器，例如在設計電動汽車充電站時，必須考慮對繼電器、連接器等元器件的性能要求。尤其是繼電器和接觸器，在設計的完整性和要求的符合性方面起著至關重要的作用。繼電器與其他功率元件一起協同作用，從而實現對充電過程的精確控制和對各種負荷的無損耗開關操作。這些繼電器具有高耐久性和高可靠性特點，可確保充電站內部系統的運行安全和使用壽命。

在這里，我們?yōu)榇蠹医榻B幾款歐姆龍功率繼電器：

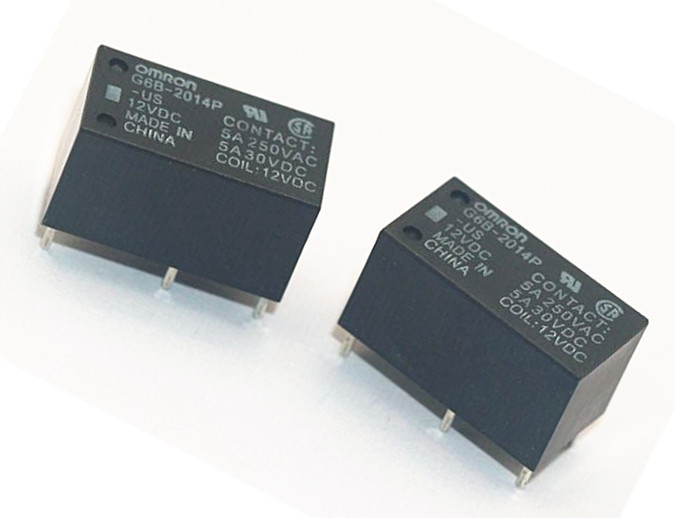

1、G6B系列功率繼電器

>高容量、高耐壓、密封構造，小型1a接點5A（8A）、1a1b、2a、2b接點5A的功率繼電器

>消耗電力98mW的高靈敏度。

>耐電壓為線圈接點間AC3,000V（耐沖擊電壓6kV）的高絕緣型

>為了對應自動化生產線，備有桿狀包裝

>標準品取得UL508、CSA認證。另外還有SEV認證品

>備有適用于感性負載、容量負載等發生沖擊電流的負載的FD接點（AgSnln）型。

>備有超聲波清洗型。

>備有動作顯示燈+浪涌吸收二極管內藏型。

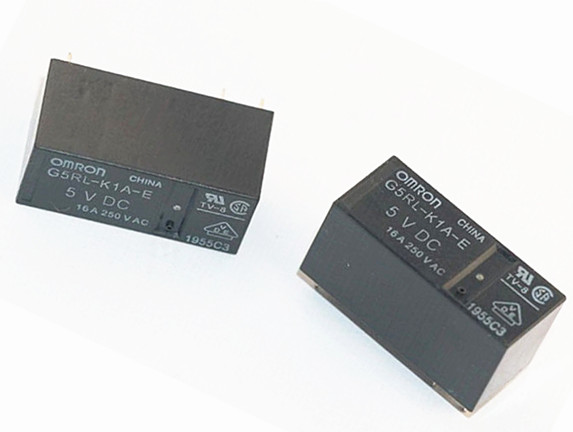

2、G5RL-K/U1A-E 歐姆龍磁保持繼電器

小型低背，實現16A開關的閉鎖型繼電器

>線圈與接點間的絕緣沿面距離8mm。

>耐沖擊電壓高達10kV，高絕緣。

>最高環境溫度可達85℃。

>適用于TV-8額定規格。
